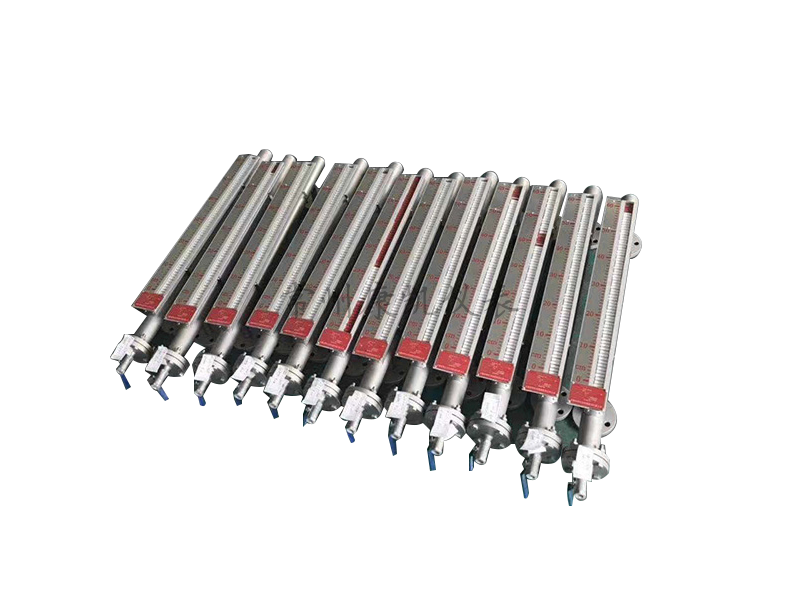

磁翻板液位計
主要技術參數
測量范圍：0 ~ 12m
指示精度：±10mm
工作壓力：1.0 ~ 6.4MPa
工作溫度：-20 ~ 350℃
介質密度：≥0.45g/cm3
介質密度差：≥0.15g/cm3（測界面）
介質粘度：≤0.15Pa .S
接液材質：1Cr18Ni9Ti、SUS304、SUS316、SUS316L、鈦材、PVC、PP，玻璃鋼
連接法蘭：壓力≤2.5MPa JB/T81-94 PN2.5 DN20 壓力≥2.5MPa JB/T82.2-94 PN6.4 DN20 (或按用戶所需)
排污接管：ZG1/2＂（內）

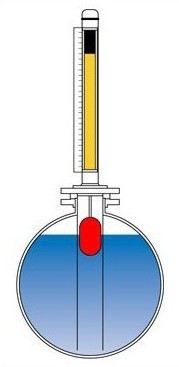

工作原理
磁性翻柱液位計由浮子、立管組件、指示器三部分組成。浮子在立管組件內隨液位的變化而上升或下降，通過磁耦合作用，帶動立管組件外的指示器顏色發生變化（液紅氣白），從而指示出液位高度。液位報警開關安裝在立管組件外部相應的報警位置上，當浮子隨液位到達報警位置時，報警開關閉合，發出開關信號；液位遠傳變送器也安裝在立管組件外部，通過磁耦合將液位的變化線性地轉換成4—20mA電流信號遠傳給控制室，實現液位的顯示、測量、控制和記錄。
使用與維護
☆ 使用前應使顯示器翻牌全部為白色。磁翻板液位計主導管安裝連接須保持垂直。液位計上的法蘭與容器上的法蘭用螺栓、螺母、墊片連接固定好，就可以打開容器閥門緩慢進液，如儀表法蘭和容器法蘭之間有截止閥門使用起來很好，方便拆卸下來維修液位計。
☆ 使用中應定期檢查，檢查液位計各部位連接有無松動。
☆ 磁翻板液位計投入運行后，應保證貯藏罐內液位變化要平緩，不能急速上升或下降液位，造成翻柱翻轉失靈或翻亂（若遇此現象，可用校正磁鋼重新校正）。
☆ 長期使用時，應定期檢查有無部件的腐蝕情況。
☆ 對裝在裝置上使用的液位計，運行前應進行嚴密檢查表頭各部位是否符合技術要求，發現問題及時處理解決。
☆ 防爆型安裝、使用注意事項
△ 防爆型液位計的選型，安裝與維護須按照《中華人民共和國爆炸危險場所電氣規程》規定執行。
△ 接線盒內、外接地點須牢固可靠。
△ 各電氣接線間隙和爬電距離須大于10mm。
△ 維護各部件須切斷電源后開蓋，拆卸過程中，應避免損傷防爆面。維護后，引出線及表蓋須鎖緊，防止滑脫。
△ 防爆面不可涂漆，但應涂防銹漆。
☆ 液位計應放在正常溫度，空氣干燥的條件下。

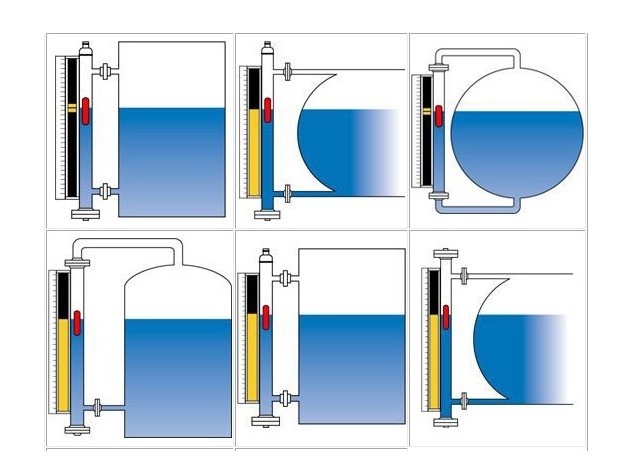

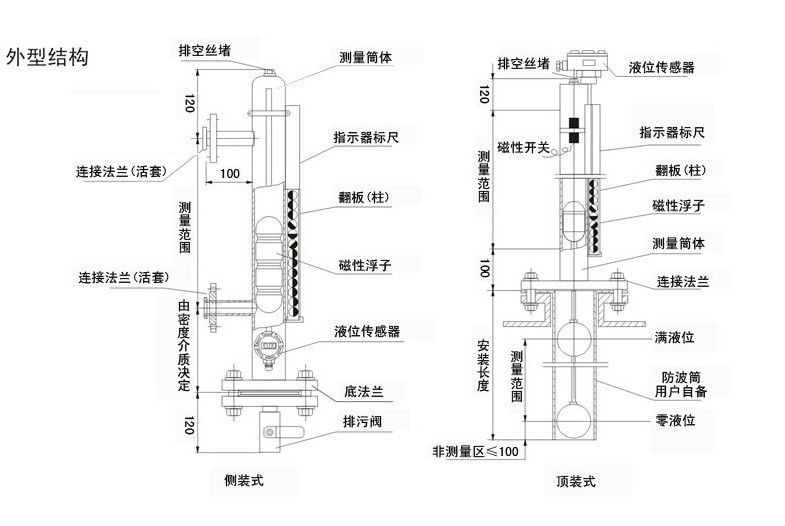

外型結構及安裝示意圖
產品隨機附件
☆ 使用單位收到包裝后，首先檢查包裝是否完整。
☆ 隨機附件： 合格證 使用說明書
訂貨須知

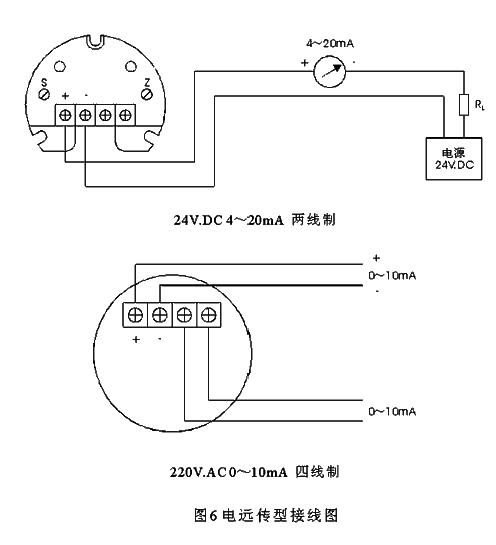

訂貨時請注明產品規格、測量范圍、被測介質密度、工作壓力、連接法蘭標準規格、材質要求等。如有特殊訂貨請面談協商。 注：如配遠傳和報警開關接線圖如下所示
當配有遠傳配套儀表（變送器或液位控制器）時，需做到如下幾條：
（1） 應使遠傳配套儀表緊貼液位計導管，并用不銹鋼抱箍固定。（禁用鐵質）。
（2） 遠傳配套儀表上綠色感應面標記應面向和緊貼液位計主導管本體。
（3） 遠傳配套儀表上紅色零位標記，應與液位計的零位指示處在同一水平線上。
（4） 遠傳配套儀表與顯示儀表或工控機之間的連線單獨穿保護管敷設或用屏蔽二芯電纜敷設，屏蔽只能一端接地，連線線徑截面積不能小于0.8mm2
（5） 接線盒進線孔縛線后，要求密閉良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修調試時打開，完成后應及時蓋上。

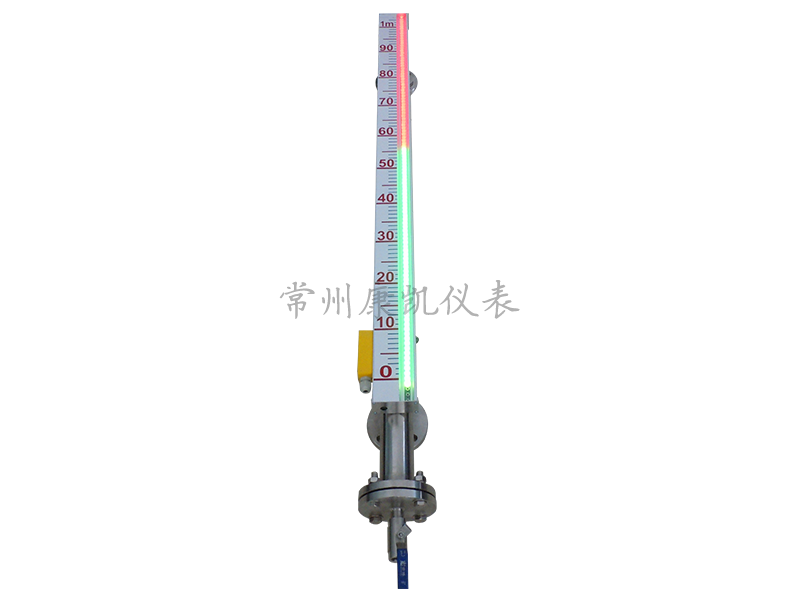

磁敏雙色液位計
磁翻板液位計配件

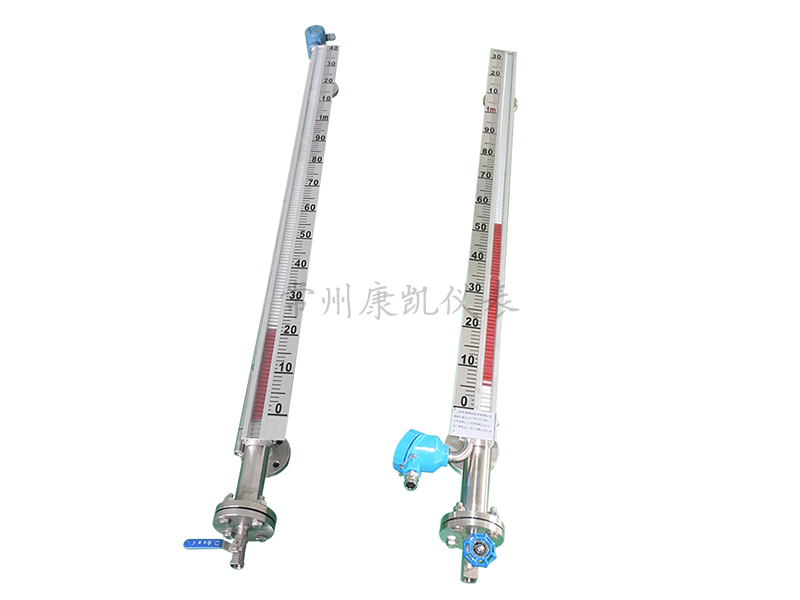

側裝磁翻板液位計
